이번엔 오른쪽 하단의 도형을 먼저 스케치 하면 되네요

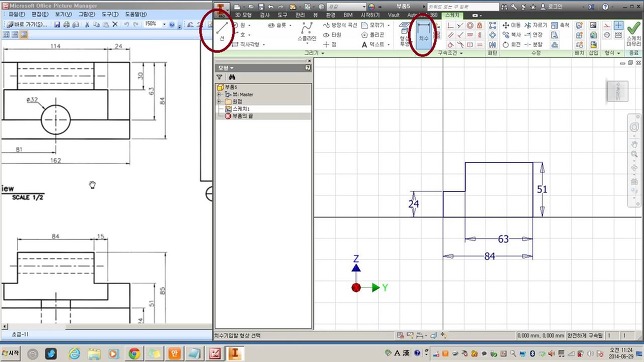

새 스케치 --> 좌표 확인 --> 선 --> 치수 -->

오른쪽 세로 51 --> 왼쪽 세로 24 --> 아래 가로 84 --> 작은 가로 63









선 --> 오른쪽 윗부분 스케치 15 --> 원 16 --> 스케치 마무리

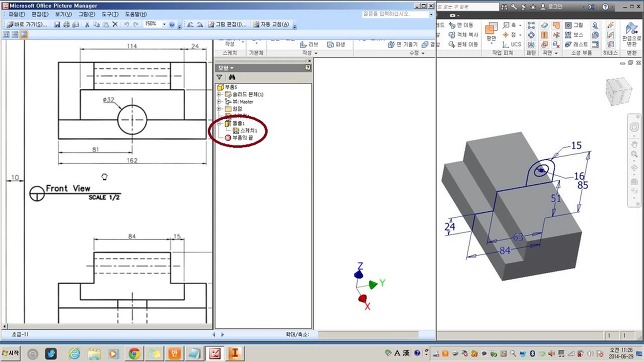

돌출 --> 아랫면 --> 거리 162 --> 양쪽



ps. 돌출 할때 양쪽 줘야된다 안주니 한쪽으로만 되네요 ㅡ,ㅡ







왼쪽 검색창 --> 스케치 치수 된거 선택해서 --> 가시성 / 스케치 공유









돌출 --> 윗면 --> 거리 84 --> 양쪽













왼쪽 검색창 --> 스케치 치수 된거 선택해서 --> 스케치 편집













왼쪽 위에 직사각형 --> 치수 37 --> 스케치 마무리











돌출 --> 방금 스케치한 직사각형 클릭 -->

차집합 -> 거리 84 + 30 --> 양쪽













왼쪽 검색창 --> 스케치 치수 된거 -->

없애고 싶으면 --> 마우스 오른쪽키 --> 가시성 해제









모서리로 음영처리









2

윗면 부분 클릭 (빨간색 표시된곳)









원 --> 중간에 원 32 --> 스케치 마무리











돌출 --> 중앙 원 클릭 -->차집합 --> 전체 --> 안쪽
