질문...

처음 접할때는 선긋는거나 치수잴때 잘 안되요...

그래서 동영상을 천천히 보면서 해보니 된다~

막힘 없이 도면만보고 그려지면 오케잇

그리고 응용해서 다른거도 만들수 있게 되죠 ...



단 연습이 많이 필요해요 ..







왼쪽 하단의 스케치를 먼저 그리네요~











새 스케치 --> 좌표가 맞나 보세요 --> 선 --> 원하는 스케치 그리시고 --> 치수

--> 세로 전체 86 --> 가로 전체 162 --> 왼쪽 위 가로 42 ---> 각도 165









오른쪽 위 --> 모깍기 ---> 22



모깍기 하면 저기 점이 생긴게 보이시죠?





ps. 주의할점은 미리 작은 치수부터나 모깍기 하면 선이 개판? 으로 되네요...

전체 치수를 먼저 입력하고 하던지 아니면

처음 선 그을때 좀 크기에 맞게 그어야 하네요 ..

이건 연습해 보면 알아요...















원 --> 지름 20 --> 스케치 마무리

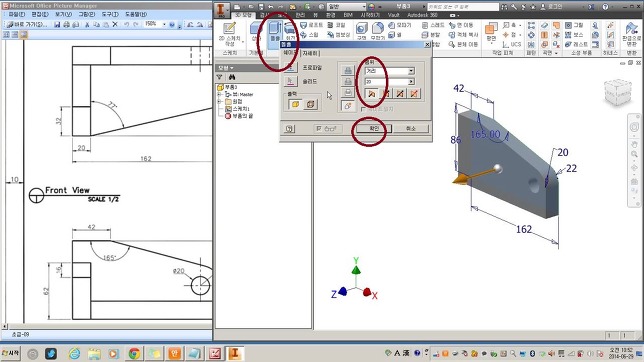

돌출 20















음영으로 처리

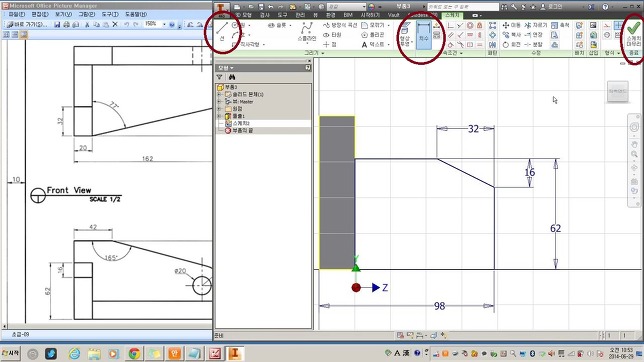

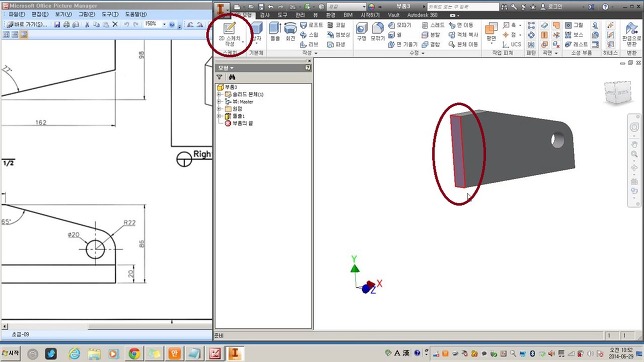

뒷쪽 면을 클릭 ---> 2D 스케치











선 --> 치수

--> 오른쪽 세로 62 --> 오른쪽 상단 세로 16 ---> 전체 가로 98 --> 오른쪽 위 32

--> 스케치 마무리





ps 치수 넣을때 세로 길이부터 넣으세요 ...

치수 넣을때도 순서대로 안하니 이상하게 되네요

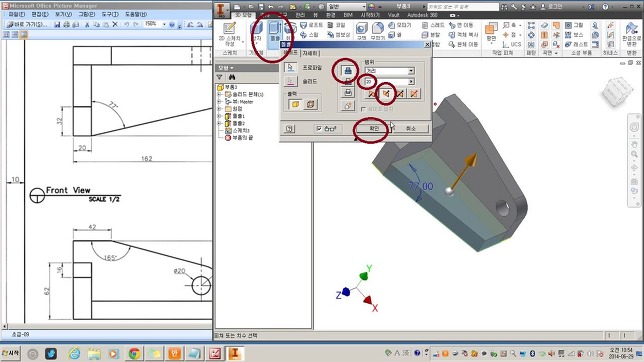

돌출 --> 20 --> 안쪽 --> 확인

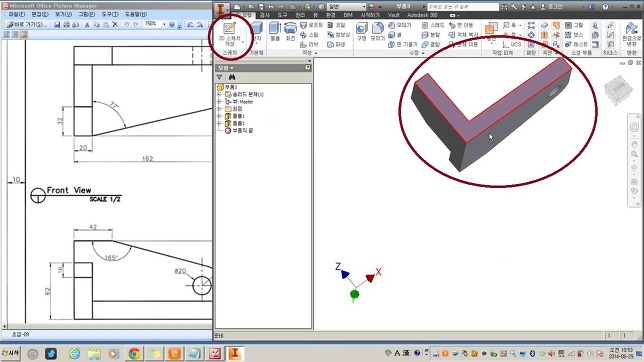

아랫 면 클릭 --> 2D 스케치 작성















선 --> 치수 --> 각도 77 --> 스케치 마무리















돌출 --> 20 --> 안쪽 --> 확인
