질문 ..



이거도 이상하게 크기가 안맞다 cm나 mm도 그렇고 xy 좌표도 이상하고
왜 이러냐??



답변... 좌표나 순서를 잘보면 된다..









아랫부분 도형부터 그리는게 편하겠네요

위에서 그려야 하네요~



강사는 위에꺼 따로 밑에꺼 따로 그리고 나서 합치기를 하네요







직사각형 가로 120 / 세로 120

수평 구속조건(중간점과 좌/우점) -> 수직 구속조건(중간점과/ 상/하점)-> 스케치 마무리













오른쪽 하단 세로 35 --> 오른쪽 중앙 세로 50 ---> 각도 112

오른쪽 아래 가로 40













돌출 --> 30









모서리에 음영처리











왼쪽 옆면 --> 2d 스케치 작성













직사각형 -> 왼쪽 끝점

세로 16 -->가로 60 --> 스케치 마무리-->













돌출 --> 차집합 --> 전체--> 안쪽 ---> 확인



ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ

이 정도면 반 정도 한거..

이 정도면 반 정도 한거..





앞면 --> 새 스케치









직사각형 --> 일치구속조건











원 28 --> 작은 직사각형 가로50 --> 전체 세로 80











원 윗부분 --> 자르기











돌출 --> 안쪽 --> 60

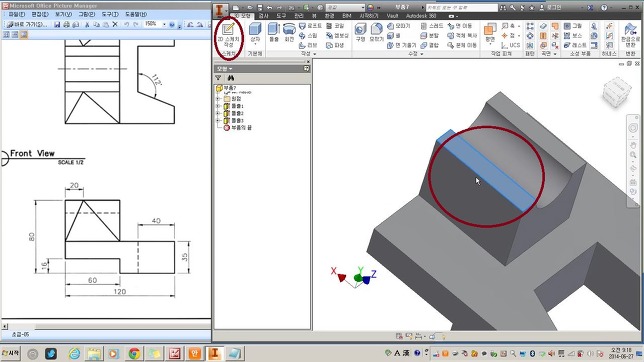

로프트 명령어를 이용해서 도형을 만들기 위해 준비 과정



윗 부분 클릭--> 새 스케치











점을 찍어서 --> 가로 20





ps 점 찍을때 선 윗부분에 찍으세요.

선 아랫부분에 찍으니 점이 안보이네 ㅡ,ㅡ













아랫 면을 찍어서 --> 새 스케치









전부다? --> 구성선 체크?!











직사각형 --> 스케치 마무리













로프트 .. --> 사각형 클릭 --> 아까전에 찍은 20mm 점 클릭하면된다









평면 --> 좌우 옆면을 찍으면 --> 중앙에 면이 생김



















아니면 다른방법은

왼쪽 검색창--> 원점--> xy 평면으로 미리 만들어둔거 클릭..





근데 저거검색창의 xy 평면 마우스 오른쪽 버튼 클릭해서

가시성을 켜야지 대칭이 되네요









대칭 --> 피쳐 --> 대칭할 모델링 클릭









대칭평면 --> 아까 원점에서 클릭한 xy 평면을 클릭하면 됨















완성
