두번째 시간이네요~





동영상 처럼 따라 그려봐요

ps 그리고 궁금한건 따로 메모해 두시고요..

아~~~ 왜 이건 안되지? 하는게 있으면 적어놓으세요 ...

계속 따라하다보면 그 원인을 알게 되거든요 ..

가르치는사람이 노하우가 있어서 가끔 팁을 준당



쉬운방법은 몇군대로 나누어서 보세요

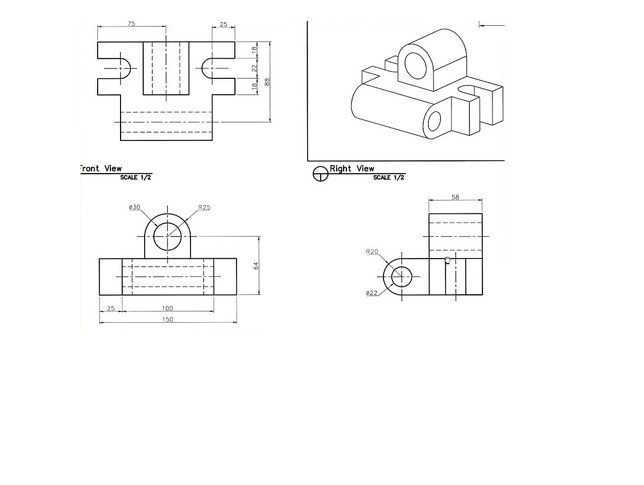

1.스케치를 하는 장면

2.돌출



1.다시 스케치

2.돌출..

이렇게 나누어져 있어요 ..



https://youtu.be/AaZEF4BL1Os











처음 할때

질문 .........
크기가 안맞더라구요 ... 세팅 문제인가???
처음 새 스케치 방향도 틀리고... 왜 이러지..??



우측에서 그려야하는데 x y z 좌표가 안맞더라구요

새 스케치할때 임의로 미리 좌표 맞추고 하니 되더라,,,,,









이번 스케치도 어렵지 않아여

아래부터 그리고 나누어서 위에 그리면 되요







왼쪽 끝에 --> 사각형





그리기 --> 호 -->1위에 / 2아래 /3앞 치수 접점 20값 --> 치수 가로 88

안에 원 22 (구성선 바꿔주는걸 습관??)

ps 원 주변에 세로 직선은 구성선이나 지워주시면되요

안그럼 돌출할때 전부다 돌출되어서 중앙에 구멍 안나타나요...

왼쪽 선을 삭제하거나 구성선으로 만들어줘야지.

오른쪽 처럼 전체가 돌출 되지 않죠..











구성 -> 돌출 150









모서리로 음영처리









간단하게 말하면

한쪽 스케치하고 대칭으로 왼쪽에도 똑같이 만들어주는거에요

ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ

윗부분 x y 좌표나 형상을 보고 만드세요 --> 스케치 --> 오른쪽 선 -> 중앙에 세로 선 하나

치수 중앙에서 바로위 세로 22 --> 윗부분 세로 18 --> 가로 위 25 --> 중앙 세로 작은거 18





ps 선 긋고 나서 치수 젤려고 하면 자꾸 이상하게되면

치수하나하나 이리저리 입력해보면 알수 있어요 .....

이건 연습 밖에 방법 없어요 ...





대칭 -> 선택 -> 오른쪽 선-> 대칭 선 -> 중앙에 선 -> 적용























이렇게 대칭으로 왼쪽에 복사되요









돌출--> 차집합--> 전체 --> 안쪽







위에 원통 일치 하다.

모델링된 뒤쪽면 잡아서 --> 새 스케치 --> 선 --> 그려놓고 붙이기..
안에 지름값 30
겉애껀 반지름 25
점 일치.. 구속조건 -> 일치구속조건

점이랑 끝에점 --> 지름 64







저렇게 세로 치수 넣고 -> 스케치 마무리







순서대로 해야할때가 있어요

중간에 미리 구속조건을 주면 안되거든요 그럼 선이 안움직여서요 ㅠㅠ

왼쪽 처럼 수평 선이 삐딱하잖아요?

그럼 수평 구속조건을 주면 저렇게 1 --> 2 -> 3 번 그림처럼 되요











돌출 --> 크기58 ---> 방향 반대
