[인벤터] inventor 전개도 작성하기 - 상하부 원 경사진 경우 / 인벤터 활용기초 7 2/3





지금하는건 방금전에한 작업과 같은데
약간 모양만 다를뿐이에요





1.새로 만들기
2.Sheet Metal.ipt
3.작성



















1. 2D스케치 작성
2.아랫면











슬롯(중심점)











1.슬롯(중심점)
2.중앙에 그린다











1.치수
2.내부 지름 26
3.외부 지름 17
4.스케치 마무리













1.왼쪽 검색창에 원하는 평면(세로로된? xy평면)클릭
2.새 스케치













2D로 보면 이렇게 선을 긋는거
1.선
2.중앙에서 오른족으로 선을 그어준다













1 선
2.중앙에 선을 찍어서
3.대각선 위로 선을 그어준다













1.치수
2.방금 그은 두가지 선의 각도 65

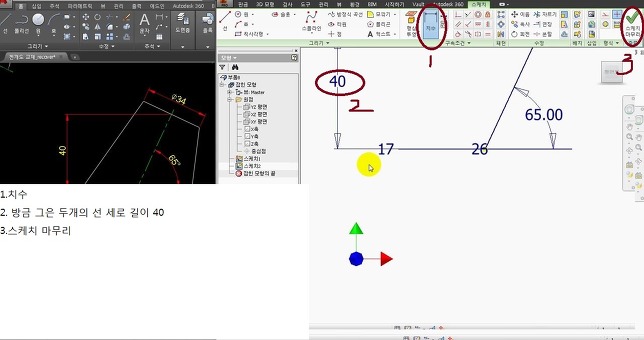

1.치수
2. 방금 그은 두개의 선 세로 길이 40
3.스케치 마무리











1.평면
2.세로선 클릭











1.세로 (평면)윗부분 "점"을 클릭
