이번엔 왼쪽 하단 그림을 그리면 되네요









선 으로 저렇게 표현이 가능해요 ..

마우스 왼쪽을 누른상태로 저렇게 원하는 방향으로 움직이면 선이 원처럼 굽어가네요











수직구속조건 --> 저렇게 점을 수직으로 일치 시켜요 ...



ps 여기서는 양쪽 점으로 선들을 일치 시켜야해서 조금 어려울수 있어요..

강사분 영상보고 연습 많이 하시면 금방 해요 ~

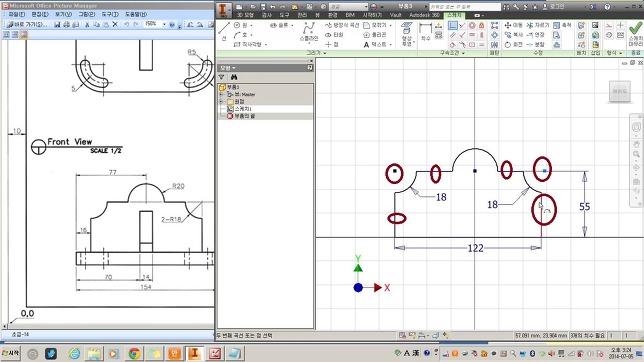

선 --> 가로 122 -> 세로 55 --> 양쪽 타원 18 / 18

--> 일치구속조건 --> 저렇게 점과 선을 클릭해서 일치 시키시면되요

연습 필요해요 ...





ps 가로 /세로 치수 젤때 위아래 선이나 / 좌우 선 으로 하시면 쉬워요 ..

연습 필요 ...











저렇게 표시해둔 점과 선들을

수평 구속조건 --> 수직 구속조건 해서 하시면되요



이런 저런 안되면 "일체 구속조건" 으로도 해본다.,,,

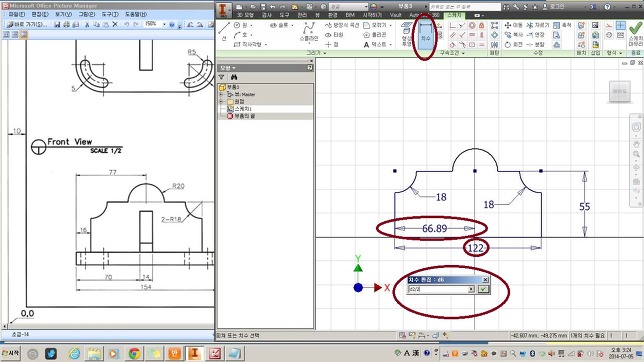

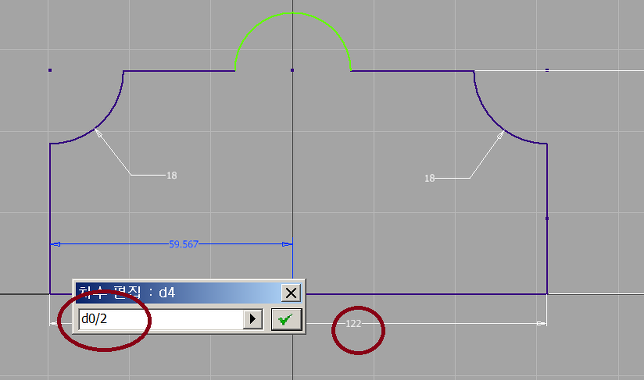

치수 젤때 왼족 세로선과 중앙 아래 점을 찍으면 저렇게 왼쪽 치수가 표시되죠

66.89 나누기 122 = 하면 되는데 (122를 마우스 클릭하면 좌표로 뜨거든요 예 d2/2 이런식...)

글로는 설명이 어렵네요 ㅠㅠ

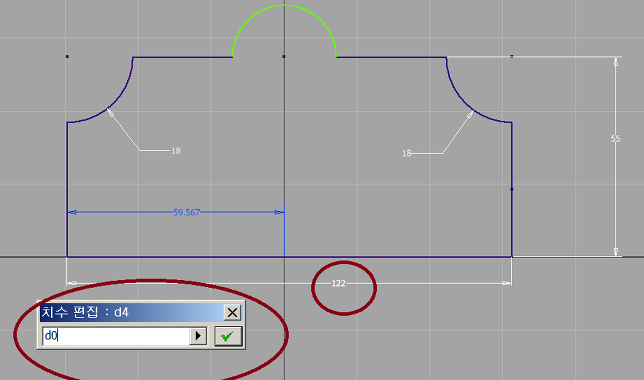

1. 치수 --> 왼쪽 선과 오른쪽 하단 중앙점 클릭

2. 그럼 이번엔 122 클릭 (그릴때마다 다른 좌표가 표시됨 d2)

3. 그럼 /2 를 해서 나누기 하는거임 .. d2 /2 = 122 의 반값 61이 나오죠 ...

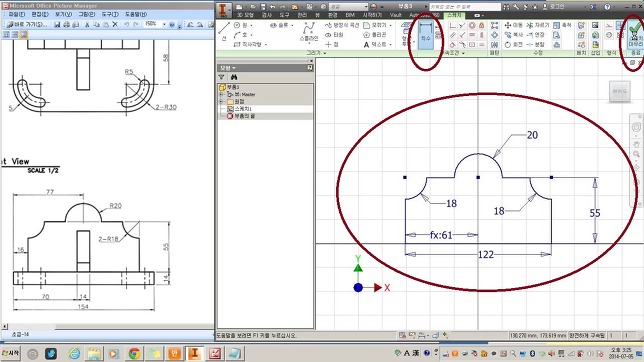

치수 --> 중앙 위에 타원 20 --> 스케치 마무리



치수 다 했나 확인...









돌출 --> 치수 14

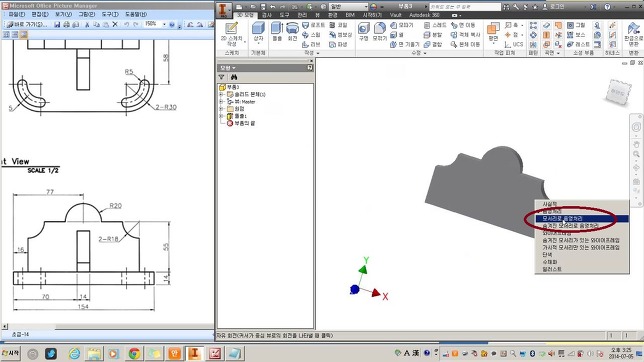

모서리로 음영처리









아랫면 클릭 --> 2d 스케치 작성

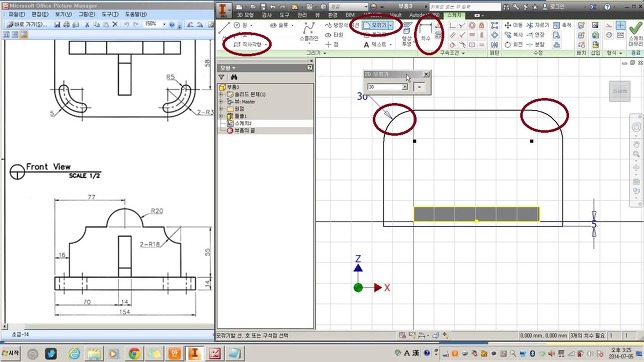

직사각형 --> 모깍기 -> 양쪽 30

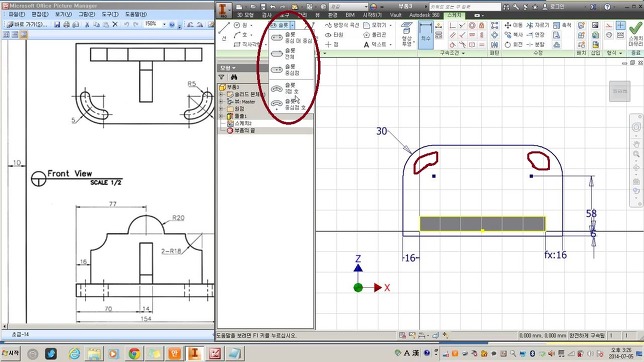

슬롯 (중심 점 호 ) ---> 30



영상보고 연습 필요 ㅠㅠ









수직 구속조건







수평 구속조건









슬롯을 이용하거나

인벤터 2014 이전 버전은 저렇게 호 를 이용해서 그려주면된다.

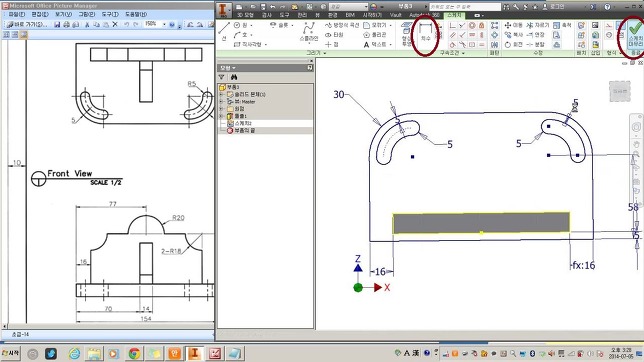

치수 --> 슬롯 만든거 --> 5 /5 / 5 / 5 / --> 스케치 마무리

---> 아래 양족 16 --> 오른쪽 하단 세로 5 -> 옆 58







돌출 --> 거리14

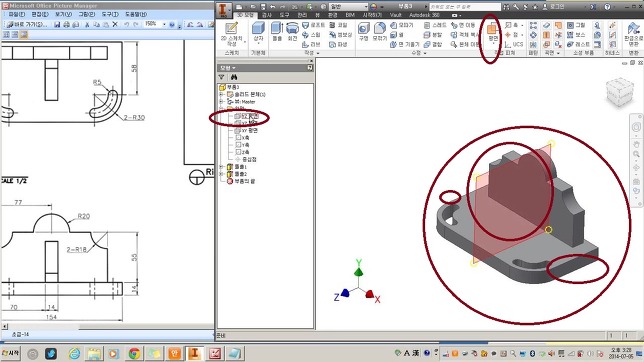

평면 --> 으로 양쪽 잡아서 중앙에 평면을 만들어서 스케치 작성 아이콘이 있으니 그걸 클릭



아니면 .. 왼쪽 검색창에 --> xy 평면 마우스 오른쪽 버튼 눌려 새 스케치 하면된다..

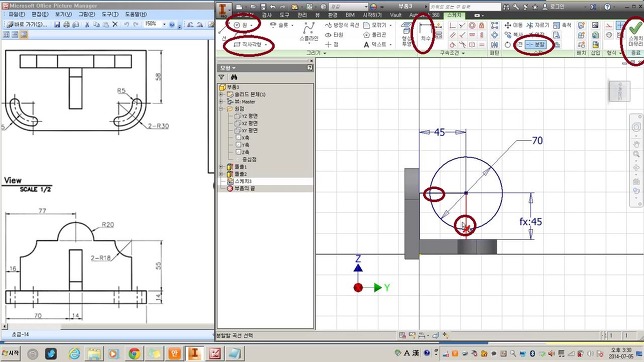

직사각형 --> 가로 45 --> 세로 45

원 70

분할 --> 저렇게 분할할 부분 두군대를 클릭해 주면된다.







돌출 --> 원하는곳 클릭 --> 거리 14 --> 양쪽
